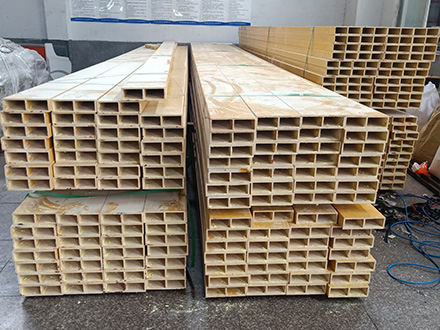

非金屬鏈板刮泥機適用于給排水工程中水廠或污水處理廠直徑不大于18m的徑向流(圓形)沉淀池刮除污泥。它主要由減速驅動機構、傳動立軸、刮板臂、集中柵條、泥槽刮板等部件組成。整個增稠機的荷載作用于跨池直徑固定的工作橋的中心。
組成:
1. 主梁:主梁采用碳素鋼方鋼和型鋼焊接而成。主梁寬1000mm,采用Q235A普通碳鋼板及型材焊接而成,主梁整體高度800mm。主梁由兩個或多個部分組成。所述罐體的中心側分別鉸接在中心旋轉支架上,其余兩側分別與端梁連接。在結構設計中,消除了三點支撐條件下的靜力不確定性因素。同時能在一定范圍內適應沉淀池不均勻沉降造成的罐頂標高偏差,從而保證刮泥機的正常運行。
主梁能承受刮泥系統等連接部件的所有集中荷載、刮泥阻力和每平方米200公斤的行人均布荷載,主梁撓度小于1 / 700mm。
2. 驅動裝置:主要由傳動減速器、過載保護裝置等主要部件組成。動力減速器套在主軸上。同時,當感應減速器的工作距離接近額定轉矩的增稠劑,歸納減速機的輸出不會損壞由于接觸感應減速機的扭矩,并歸納減速機的輸出扭矩不會受損。
3.中央回轉支承:主要由回轉工作臺、固定座等組成。所述旋轉體的上部分別設有耳座,耳座通過銷軸與主梁鉸接,底座通過螺栓與池的中心平臺連接。中心旋轉支承主要承擔刮泥機的全部軸向載荷和刮泥時產生的部分徑向載荷。

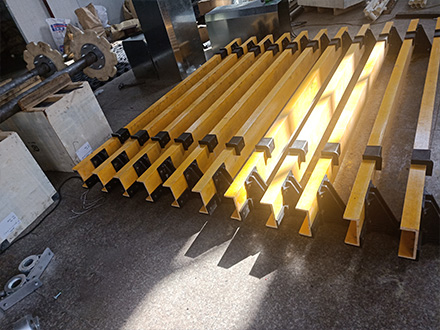

4. 刮泥系統:刮泥系統主要由集泥刮刀、濃縮網格和連接支架組成。它是由優質不銹鋼板和型材。刮板將池底的污泥刮集到池底的污泥池中。通過安裝在這里的吸泥管,利用管道與排泥罐之間的水位差,壓入管道集泥罐排放。
5. 控制箱:室外型,設置在主梁上。這個盒子是由不銹鋼板制成的。控制箱具有就地控制設備啟動和停止的功能,可向中控室提供設備的所有操作信號和遠程控制功能。防護等級為IP55。
工作原理
原水經中央配水滾筒分配后,呈放射狀流至水箱周圍的溢流水箱。隨著流量的降低,水體中的懸浮物被分離沉淀在池底,上清液通過溢流堰板從出水槽排出。污泥通過減速驅動和懸架部件的傳動,由刮板刮集到中央集泥池,再由靜液壓力或泵排出池外。采用中進水口排泥,周邊排水,保證水流均勻。采用液位差自吸式排泥,配有浮渣刮集清除裝置和過載保護裝置。
非金屬鏈板刮泥機的性能特點
1. 罐體底部刮泥,驅動裝置采用減速驅動機構,結構緊湊,機械效率高;
2. 斜向刮泥機,連續性好,集泥效率高;不銹鋼刮泥板下面安裝刮泥橡膠板,保證刮泥干凈,不會有浮泥。
3.槽底斜率比為1:10,刮泥時的污泥阻力可以忽略。
4. 主梁采用方鋼,結構強度高。采用熱鍍鋅、噴面漆工藝,具有較強的防腐性能。主梁也可直接澆筑,節省投資。
5. 操作簡單,遠程控制。
