非金屬鏈刮泥機是一種刮泥設備,可應用于矩形一、二沉池內表面、底面的刮泥作業,以及各種罐體形狀的表面刮泥作業。近年來在水處理行業得到了廣泛的應用。該設備主要由刮泥機、鏈條、鏈輪和傳動裝置組成。驅動電機和減速器的輸出轉矩通過傳動鏈和鏈輪傳遞到刮泥機主軸上。主軸鏈輪帶動鋪設在沉淀池兩側的鏈條作回轉運動。刮泥機兩端分別安裝在兩側的鏈條上,由從動輪和導軌支撐。它去到罐的底部刮泥,然后返回到罐的表面。
鏈?zhǔn)焦文鄼C(jī)的機械部分包括:驅動裝置(包括電動機、減速器、傳動鏈條、過載保護裝置等相應的保護裝置)、鏈條、鏈輪、頭軸、短軸、回軌及支座、耐磨條、耐磨鞋、刮板、鏈張緊器、相關的固定螺栓和地腳螺栓。
非金屬鏈刮板具有以下特點:
1. 運行穩定,自動化程度高,可充分實現24小時無人值守操作。
2. 體積小,功耗低,運行噪音低,故障率低。
3. 采用電子過轉矩保護裝置,可任意設定過載電流值,保證刮泥機平穩運行。
4. 鏈條張緊裝置可以很容易地調整鏈條張緊裝置在池表面當鏈緊或松由于經營環境的變化,以保證操作和生產,并避免鏈斷裂引起的張力,寬松的出軌和不一致的操作,刮板斷裂或鏈條等設備損壞,不排水池內的水并降入池內作業。
5. 刮板偏差自動檢測裝置可以有效檢測刮板的運行情況。當出現意外故障征兆時,可檢測刮板稍有偏差,并進行停機保護,避免故障進一步擴大。同時,對檢查和維修給予報警和提示。

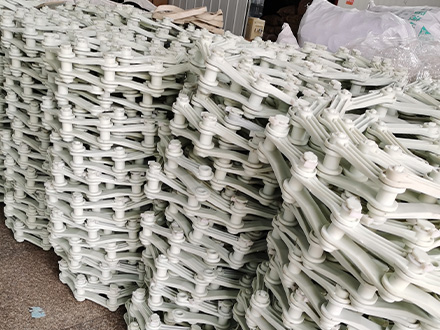

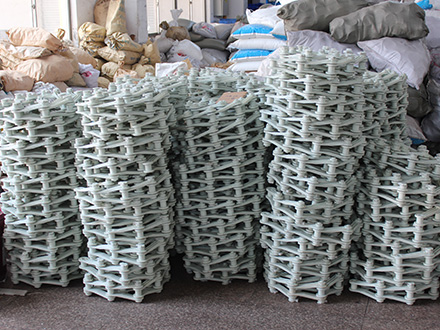

6. 采用增強增韌尼龍,具有防腐、強度高、耐酸、耐堿、耐腐蝕、耐高溫、耐磨、抗粘度好、清洗方便、維護簡單等特點。
刮泥機安裝:
1. 按圖紙要求,用高強度膨脹螺栓將軌道調節支架與池壁固定。這時要注意的是,安裝軌道的平面一定要在同一平面上拉平。
2. 導軌焊接在支架上。如果是導軌連接,接頭應放在支座上。
3. 安裝軸時,應在固定支架、通蓋和端蓋中添加足夠的防水鋁基潤滑脂,以防止侵入。
4. 上從動傳動軸系統、下從動傳動軸系統、鏈輪和導向輪內軸承的密封應采用柔性石墨制成。安裝時壓蓋應均勻壓入,從動鏈輪應轉動靈活。
5. 軌道接縫處的高度差和左右不平度公差為1mm。
6. 軌道同截面相對高度公差為5mm。
7. 所有的焊縫都是完全焊接的
8. 伸縮縫處的軌道間隙為3±1mm。
9. 車架平面平衡,不得有明顯的左右傾斜。
10. 所有轉動和鉸接部件應轉動靈活,不發生卡死、卡死現象。
