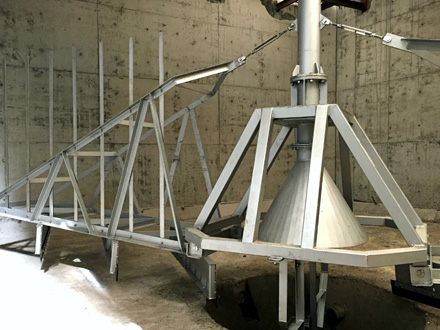

懸掛式中心傳動刮泥機主要由減速傳動機、傳動立軸、刮泥壁、水下軸承、泥槽刮泥機等部分組成。整個刮泥機的荷載作用于橫跨池直徑固定的工作橋的中心。原水經中央配水桶分配后,呈放射狀流至水箱周圍的溢流水箱。隨著流速的減小,水中的懸浮物在重力的作用下流向水箱底部。污泥通過懸浮元件的減速驅動和傳動,由刮板刮到中央集泥池,再由泵排出池外。設備驅動裝置采用蝸輪蝸桿減速電機,內置壓縮彈簧過扭矩保護機構。
中心傳動刮泥機主要采用槽底刮泥的方法。因此,對于刮泥裝置的設計而言,懸掛式刮泥機更具技術性。濃縮罐懸掛刮泥機特別采用減速驅動裝置和懸掛架中心傳動雙臂刮泥機,能更好地實現刮泥效果,操作更方便,刮泥效果更好。
懸掛式中心傳動刮泥機工作原理及結構:
周圍有進水口和出水口的沉淀池是一種污水處理結構。污泥混合物進入分配池,通過池底部的配水孔均勻地流入分配池。在周圍進水口擋板的作用下,水從水箱底部流向中心,再從頂部返回周圍水箱(詳見下圖)。在此過程中,污泥在重力的作用下沉淀在池底,完成污泥與水的分離。周邊配水箱采用變截面設計。不均勻配水孔的設計是為了保證變水頭變流量條件下配水池周圍配水的均勻性。
吸泥機懸掛在沉淀池中央柱上,驅動機構帶動桁架和吸泥管旋轉。污泥在靜水壓力的作用下,均勻地進入吸泥管上專門設計的排泥口,在排水井套筒閥的控制下排出罐內。污泥的量是由套筒閥的開度控制的。將罐體表面的浮渣通過表面撇渣裝置撇入渣桶內,排放到污泥坑內。
