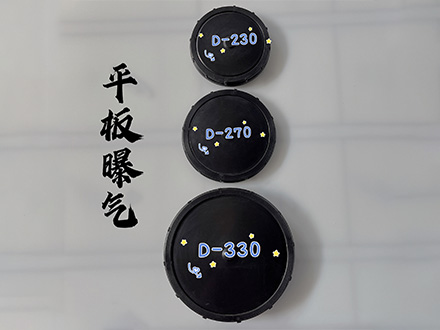

平板隔膜曝氣器是20世紀80年代發展起來的一種新型曝氣裝置。該裝置曝氣氣泡直徑小,氣液界面直徑小,氣液界面面積大,氣泡擴散均勻,無孔堵塞,耐腐蝕性強。已經測試了干凈的水和污水的氧化上海同濟大學環境工程學院和中國市政工程華北設計研究院,該商店已經被超過50個用戶多年,取得了良好的效果(與傳統產品相比,固定螺旋曝氣器、大流量曝氣器、穿孔管曝氣器能耗降低40%,或污水處理能力提高40%)。特別適用于城市污水及大型工廠的新建擴建及舊曝氣池的改造,曝氣池可間歇運行。
技術參數:
曝氣機尺寸:Φ 215mm、Φ 260mm、Φ 300mm
服務面積:0.25-0.55m2/片,0.35-0.75m2/片
曝氣膜工作平均孔徑:80-100微米
氣流:1.5 3 m3 / h
總氧傳遞系數:KLA(20℃)0.204 ~ 0.337min-1
氧氣利用率:(水深3.2m) 18.4-27.7%
氧化能力:0.112 - -0.185 kgo2 / m3h
動態充氧效率:4.46 ~ 5.19kgo2/kwh
曝氣阻力:180 - 280 - mmh2o
風管設計應考慮壓力平衡,風管應連接成環狀網絡。每組進風管應設置閥門,便于風量的調節。風管設計流速:主管10-15m / s;支管5m / s,安裝高度從曝氣器表面到罐底為:270mm、250mm,推板為200mm。
連接模式:
曝氣裝置由曝氣器、配氣管道、三通、十字、彎頭、調節閥、連接器、拆卸裝置等組成。氣體分布管道應安排在通常的戒指,增氧機應當安排根據天然氣供應體積和池形狀、通風裝置和氣體分布管道應與G3 / 4線,底部應內螺紋(固定在管道氣體分布),曝氣器應采用外螺紋。安裝時應將調節閥按所需尺寸用膨脹螺栓固定在池底,然后將配氣管道用箍箍固定在調節閥上。為防止電焊火花和土木工程等其他操作,如果曝氣器被混凝土等重物損壞,須在土木工程完成后,在排水前安裝曝氣器。為防止管道及連接處漏氣,應在曝氣器上方10cm左右的底部深度排放水進行漏氣試驗,然后通風。如發現管道連接處有漏氣,應及時排出,然后正式投入運行。
