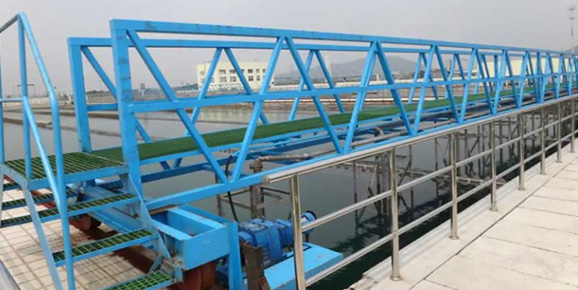

桁架式刮泥吸泥機適用于水平流沉淀池。它由橋架、往復橋架驅動系統和固定在橋架上的吸泥管組成。沉淀池一側或兩側設有污泥導向槽，引導吸入的活性污泥進入污泥分配井，回流污泥泵房和剩余污泥泵房。桁架式吸泥機是來回運動的，它的兩個來回行程都是工作行程。像桁架式刮泥機一樣沒有空車回程現象，兩沖程速度相同。桁架式吸泥機有虹吸式和泵吸式兩種吸泥方式。吸泥機配有提升式浮渣刮板。提升方式有液壓式、電磁式和鋼絲繩牽引式。浮渣罐安裝在入口端。當吸泥機從進水端運行到出水端時，刮刀離開水面，返回時進入水中。

每臺吸泥機都有多個吸泥管，但吸泥管不能完全覆蓋池底，相鄰的吸泥管之間須有一定的空間和距離。為了將空間中的污泥集中到吸泥管口，可采取三種措施:

①吸泥管口做成鴨嘴平口，擴大吸泥寬度，沉淀池底部呈水平狀;

②在沉淀池底部做一些垂直的v型槽。池底的污泥在重力的作用下集中到v型池底部，然后污泥吸入管的噴嘴深入v型池底部并沿池的方向行走;

③固定吸水管口安裝四臺X形分布的小型刮刀。鏟運機可以在吸入機操作的兩個方向上用鏟運機將污泥封閉到吸入管孔內。

桁架式刮泥機吸泥機使用維護的注意事項有哪些?

(1)桁架式刮泥吸泥機的運行速度要綜合考慮進水污水量、產生污泥量、沉淀池深度等諸多因素，一般為0.3 ~ 1.5m/min。速度過快會擾亂池內的流動狀態，影響污泥沉降效果。在實際生產中，應根據實際情況適當調整運行速度，以保證刮泥或吸泥的效果。

(2)注意檢查浮渣的去除效果。浮渣一般是在一個方向刮除，刮板的提升須有效，以免影響刮渣效果。

(3)每年清空沉淀池一次，對刮泥機水下部分進行檢查，對金屬部件銹蝕部位及時維修保養，對吸泥管口或刮泥機口積存的雜物進行清理。

(4)定期檢查虹吸吸泥管氣密性，必要時更換。
