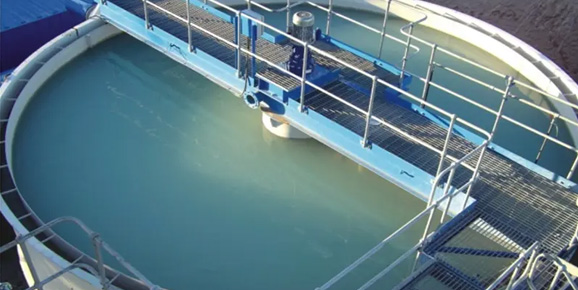

中心傳動系列刮泥機是污水處理廠循環沉淀池常用的排泥設備。一般用于槽體直徑小的沉淀池。中傳動刮泥機是一種虹吸式吸泥機。刮泥器擦傷污泥定居在水箱的底部的污泥吸水管孔排列沿半徑方向,然后通過中央污泥排放排放管,因此污泥可以返回或濃縮和脫水,刮槽表面上的人渣,它通過浮渣漏斗排出罐內。

形式:

它由驅動裝置、立軸、橋架、穩流缸、溢流裝置、耙臂、刮渣器、電控箱組成。

工作原理:

在驅動機構的驅動下，刮板臂繞罐體中心軸旋轉。安裝在刮泥臂上的一組刮泥板隨著刮泥臂旋轉時，將沉淀在池底的污泥刮到中央的污泥池。同時，液位上的浮渣集中在浮渣刮板與周圍護渣堰形成的收縮區域內，由浮渣刮板耙出渣斗卸槽。

目的:

中心傳動懸掛式刮泥機適用于中心進水、周邊出水、中心排泥、池徑為中、小型的沉淀池。主要用于工業廢水處理和城市污水處理工程沉淀池排泥。

特點:

橋梁采用鋼桁架結構，簡單、美觀、輕巧。也可采用鋼-混凝土梁平臺

安裝維護簡單，運行成本低。

選用擺線針輪減速器的回轉支承結構，具有傳動扭矩大、傳動效率高、使用壽命長等優點。

材質選擇:碳鋼防腐(環氧涂層、橡膠襯里、玻璃鋼可選)、不銹鋼(304或316L)。
