結構及工作原理

中心傳動刮泥機采用中心傳動懸掛式。污水從工作橋下的進水管流入導向缸并擴散后，呈放射狀均勻地向周邊流出。懸浮污泥經沉淀后沉積在池底。驅動裝置帶動中心立軸旋轉，帶動刮板臂、刮泥板旋轉。刮后的污泥槽的邊緣中央泥收集槽,這是解除艙外的污泥排放管的靜水壓力,水面上的浮渣是脫脂的池,通過旋轉拋光設備,再由刮渣器刮入渣斗內，排出池外;上清液通過三角形的出水堰板溢出到出水槽，排出。

設備主要特點

1. 驅動裝置采用三級擺線針輪減速器，傳動平穩，結構緊湊，機械效率高;

2. 刮泥機的立軸下端設有水下支架，以避免立軸旋轉時發生偏轉;

3.雙過載保護，電子機械運行可靠;

4. 該設備操作簡單，可就地/遠程直接控制設備操作。

結構及工作原理:

ZBG型周邊驅動刮泥機主要由穩流缸、集流裝置、中心支架、工作橋(主梁)、刮泥機構、排渣機構、驅動裝置、行走裝置和電控箱組成。

周邊傳動刮泥機是城市水廠、城市污水處理廠沉淀池常用的刮泥設備。中、外圍排水采用進水排泥方式，保證水流均勻。采用液位差、自吸式排泥裝置、浮渣刮排裝置和過載保護裝置;根據用戶要求，控制系統可與微機聯網。

主要由驅動機構、主梁、中心旋轉支架、導向缸、刮泥系統、刮渣斗及沖洗機構、鉸接刮渣器、撇渣板、撇渣斗、出水口三角邊板、浮渣擋板、控制箱等部件組成。

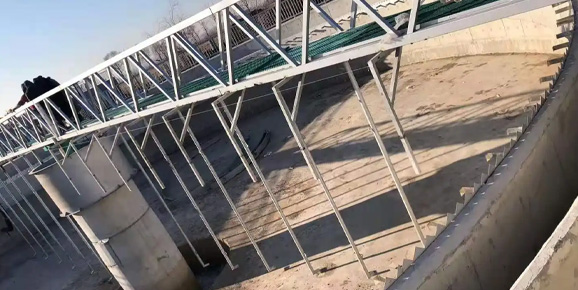

該機主要由主梁、中心支撐、傳動裝置、刮板臂、底刮板、浮渣刮板、穩流缸、浮渣漏斗等部件組成。主梁由水池中央的扶壁和沿水池行走的車輪支撐。主梁的中心與中心扶壁上的中心支座鉸接，兩端安裝有包括減速器在內的傳動裝置。機器以扶壁上的中央支撐物為軸，沿水池圓周作旋轉運動。主梁下部安裝刮削裝置。底部的刮泥器將池底部的污泥刮入池中央的排泥槽，然后污泥由低的一端的污泥斗刮泥器通過排泥槽排出池外。

污水從罐體中心的進水管經導油缸擴散后，以徑向形狀向周邊均勻流出。懸浮污泥經沉淀后沉積在池底。上層清液是解除出口箱通過溢流堰板,刮泥器是刮的外圍槽中央污泥收集槽,這是出院的坦克通過污泥卸料管根據水箱的水壓力。主梁由外圍驅動裝置驅動，以中心旋轉支架為軸，沿罐頂以2.0m/min的線速度驅動，主梁下部與支架、刮泥機等連接。浮渣刮板設置在液位附近，沿中心穩流缸延伸至鉸接的浮渣刮板。當主梁旋轉時，浮渣刮板將液面上的浮渣從池中心刮到池外圍，并將其收集在鉸接的浮渣刮板區。收集的浮渣隨主機沿池四周移動到撇渣桶，通過撇渣刮板的鉸鏈刮入撇渣桶，排出池外。

中心支撐由固定支撐座、旋轉軸承和車架組成，可同時承受軸向力、徑向力和傾覆力矩。集電器采用滑環集電器，由集電器環和電刷座組成。浮池刮板、浮渣耙、浮渣漏斗組成排渣機構，能有效去除水面浮渣。工作橋架是連接中心支座與行走端梁的大型構件。它有走道板和欄桿。鋼梁下部連接有刮泥結構和排渣機構。由行走裝置驅動，完成刮泥排渣。

原水由池底經中心墩上部流出，經穩流器配水后，呈放射狀流至池四周的集水箱。隨著徑向流速的減小，原水中的懸浮物被分離并沉降到池底。工作橋架以中心支座為中心，帶動刮泥排渣機構。污泥在驅動裝置的帶動下刮集到沉淀池的中央集泥池，通過水壓或泵排出池外。上部浮渣通過刮渣的方式同步刮到出渣斗。

驅動裝置驅動工作橋沿池平面旋轉。工作橋架帶動刮板臂轉動。固定在刮板臂上的刮板將泥漿從池側逐漸刮到池中央的集泥斗。刮刀曲線為對數螺旋形，刮刀受力均勻，當池底有障礙物時，可自動讓耙，保護機器不受傷害。驅動裝置可加裝扭矩保護裝置，工作更安全。

主要特點:

1. 傳動裝置經過優化，效率更高，外形更美觀。可根據用戶要求配置進口減速機或軸裝減速機，更美觀耐用。

2. 該設備處理能力大，刮泥效果好。

3.該設備結構緊湊，占地面積小，操作維護方便。

4. 設備運行穩定，刮泥和浮渣可同時進行，節約了能耗。

周邊傳動刮泥機主要性能:

(1)罐底刮泥，水面掠過。驅動裝置采用軸裝減速電機和驅動滾輪直接驅動，結構緊湊，機械效率高;

(2)平行位錯線刮泥機，連續性好，集泥效率高;不銹鋼刮泥板下面安裝刮泥橡膠板，保證刮泥干凈，不會有浮泥。

(3)罐底坡度比為1:10，刮泥時的污泥阻力可忽略;特殊鉸接結構，過載能力強。

(4)主梁采用方鋼，結構強度高。采用熱鍍鋅、噴面漆工藝，具有較強的防腐性能。

(5)操作簡單，遠程控制。

周邊傳動刮泥機用途:

周邊傳動刮泥機是城市水廠、城市污水處理廠沉淀池常用的刮泥設備。采用中進水口排泥，排出周邊水，周邊驅動刮泥機，保證水流均勻。采用液位差、自吸式排泥裝置、浮渣刮排裝置和過載保護裝置;根據用戶要求，控制系統可與微機聯網。外圍驅動刮泥機主要由驅動機構、主梁、中心旋轉支架、導向缸、刮泥系統、刮渣斗及沖洗機構、鉸接式刮渣機、撇渣板、撇渣斗、出水口三角邊板、浮渣擋板、控制箱等部件組成。

主要用于徑向一沉、二沉池排泥，也可用于濃縮池排泥。它是一種新型的刮泥機。

周邊傳動刮泥機技術參數及規格:

刮泥機重量輕，剛性好。主要由工作橋、驅動裝置、刮泥裝置、浮渣刮除裝置、中央支撐及動力收集裝置、電控等部分組成。刮泥機的操作和使用情況如下:

1. 刮泥機應定期檢查吸泥機，吸泥管是否暢通，輸氣管的氣量是否充足，并調整到更佳狀態。

2. 經常檢查出渣斗的出渣情況。如果排渣情況不好，請相關人員調整排渣板的距離。

3. 刮泥機啟動前，請檢查電源是否接通，各傳動部件是否已加油。

4. 刮泥機使用后，須認真填寫作業記錄。除詳細記錄外，如有特殊情況，須及時報告相關負責人員。

5. 按刮泥器按鈕的指示啟動和停止刮泥。

6. 刮泥機操作部位的溫升應經常檢查。如劑量過高，應立即停止，并報告治療前的負責人。

7. 經常檢查各部件的緊固情況，如有松動應立即緊固。
