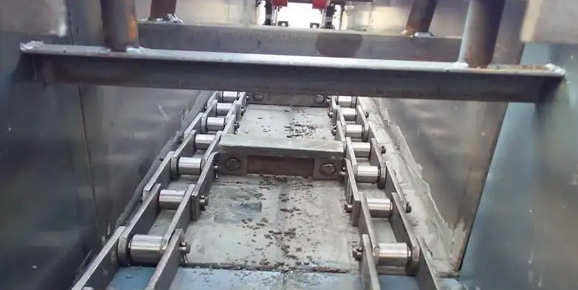

鏈刮板是一種帶刮板的雙鏈輸送機，一般安裝在中小型污水處理廠的水平初沉池中。其各部分的結構和功能如下:

(1)驅動裝置:刮泥機的運動速度一般是恒定的，所以它是由一臺三相異步電動機，一個減速大的擺線針輪或行星針輪減速器，以及一組驅動鏈輪來傳遞動力。

(2)傳動軸和主動鏈輪:傳動軸的作用是將動力從主動鏈輪傳遞給主動鏈輪。通常是橫貫整個水池水面的長豎井，兩端軸承座固定在水池壁上。

(3)鏈條及其張緊裝置:驅動鏈輪與驅動鏈輪之間通常設置連接鏈來傳遞動力，刮板分別固定在兩個主鏈上，隨主鏈移動，實現刮泥、刮渣的功能。張緊裝置起到調節鏈條松緊的作用。

(4)導向鏈輪:導向鏈輪固定在沉淀池的槽壁上。它的作用是控制主鏈的運動軌跡，使主鏈平行運動，避免刮板重力造成的扭曲和兩主鏈阻力不均勻。

(5)刮泥機采用不銹鋼或塑料刮泥機。刮板導軌用于保持刮板鏈刮泥、刮渣的正確位置。罐體底部的導軌大多用PVC板固定在罐體底部，上導軌用PVC板固定在鋼支架上。

(6)浮渣撇除裝置:安裝在出水堰前面，防止浮渣隨著水流進入出水通道。多采用轉向可調管式撇油器，其結構和操作與油分離器中的管式撇油器相同。

(7)機械安全裝置:多采用剪切銷保證整個設備的安全。當主鏈運動中出現異常阻力時，將切斷安裝在驅動鏈輪上的剪切銷，使驅動裝置與傳動軸分離。

(8)電控裝置:包括過載保護、漏電保護和可調定時開關系統。每日間歇運行時間可根據實際需要控制。間歇運行有利于污泥的沉淀效果，延長刮泥機的使用壽命。

刮鏈機使用維護的注意事項有哪些?

(1)由于導輪在深水下工作，經常加油是不現實的，所以一般采用水潤滑滑動軸承。

(2)經常檢查鏈條的松緊性。通過觀察鏈條與水面的平行度，及時使用張緊裝置，適當調整鏈條的松緊度。

(3)鏈條常與水接觸，所以常用的制造材料有鍛鐵、不銹鋼和高強度塑料。耐腐蝕性好、自潤滑、自重低的高強度塑料鏈正在得到越來越廣泛的應用。

(4)巡邏檢查時，根據池表面積存的浮渣，及時通過管式撇渣器將浮渣清除。
