沉淀池和刮泥機是日常污水處理中非常常見的設備,但是很多人可能不知道它們的用途。
沉淀池是一種常用的分離懸浮固體的處理結構。沉淀池根據工藝布置的不同可分為一次沉淀池和二次沉淀池。
一次沉淀池是一次污水處理系統的主要處理結構,或作為生物處理方法中的預處理結構。對于一般城市污水,初沉池的去除對象為懸浮物,同時可去除部分BOD5,可降低后續生物處理構筑物的有機負荷。
二沉池是整個活性污泥工藝系統的重要組成部分。整個系統的處理效率與二沉池的設計和運行密切相關。功能上應滿足澄清(固液分離)和污泥濃縮(提高回流污泥固含量)的要求。其工作效果將直接影響系統的出水水質和回流污泥濃度。
沉淀池根據池內水流方向的不同可分為水平流型、垂直流型和徑向流型三種。
01. 平流類型

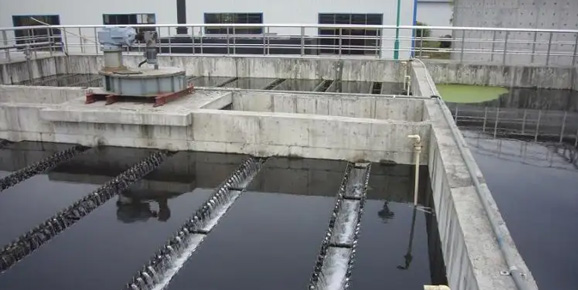

如上圖所示,水平流沉淀池是一種從池的一端進入,另一端流出的廢水。水在水箱中水平流動。罐體平面形狀為矩形,可單形或多形串聯。
平流沉淀池對沖擊負荷和溫度變化適應性強,施工簡單,成本低;但排泥不方便。采用機械排泥。機械設備及傳動部件浸在水中,易生銹;適用于地下水位高、地質條件差的地區。
02. 徑向流
徑流沉淀池又稱徑流沉淀池。罐體平面多為圓形或方形。如上圖所示,水池的入口一般在中心,出口在周圍。
水流在水池周圍水平輻射。由于橫截面積的增大,池水在池內的流速從池心向池邊逐漸減小。污泥斗位于罐體中心,罐體底部向中心傾斜。污泥一般由刮泥機(或吸泥機)機械排出。
03. 垂直流
豎流式沉淀池又稱豎流式沉淀池,是池內廢水垂直流動的沉淀池。罐體大多為方形或多邊形。
污水從池中心設置的中心管進入,從中心管的下端經過反射鏡后,均勻緩慢地分布在池的橫截面上。由于出水口設置在池面或池壁周圍,水的流動方向是自下而上的。污泥儲存在底部的污泥斗中。
沉淀池中的污泥通常由刮泥機排出。刮泥機主要用于徑向一次沉淀池和二次沉淀池的排泥,也可用于濃縮池的排泥。結構簡單,傳動穩定,功耗低,刮泥效果好,是一種理想的排泥設備。
01. 中央傳動刮泥機
這種刮泥機廣泛用于小池徑(不超過18m)的給排水工程徑向流沉淀池刮排泥。
02. 周邊驅動刮泥機
這種刮泥機在給排水工程中廣泛應用于大直徑的徑向流沉淀池中。它通常用于較小的場所和制造商。
03. 桁架刮泥機
這種刮泥機適用于矩形平流沉淀池。
04. 虹吸式刮泥機
虹吸刮泥機是污水處理廠常用的設備,適用于水平流沉淀池。清洗罐底的問題可以通過行走用泵吸泥,再將污泥釋放到外面來解決。
05. 全橋周邊驅動刮泥機
全橋周邊傳動刮泥機用于污水處理廠、自來水廠及工業廢水處理的徑向流沉淀池。沉淀在池底的污泥被刮集到池底的污泥坑中,將池表面的浮渣刮到管狀渣桶中。
06. 非金屬鏈板刮泥機
應用于矩形沉淀池,由鏈條、刮泥機、耐磨條、返回導軌、驅動裝置、監控系統、從動軸、鏈輪等組成,其附件的特點是取代傳統鏈條,質量重,易腐蝕。
非金屬部件堅固耐用,能長期承受惡劣的腐蝕性環境,堅固輕量化。
